CTD Ölkühler Sandwichplatte mit Thermostat

CTD Ölkühler-Sandwichplatte mit Thermostat

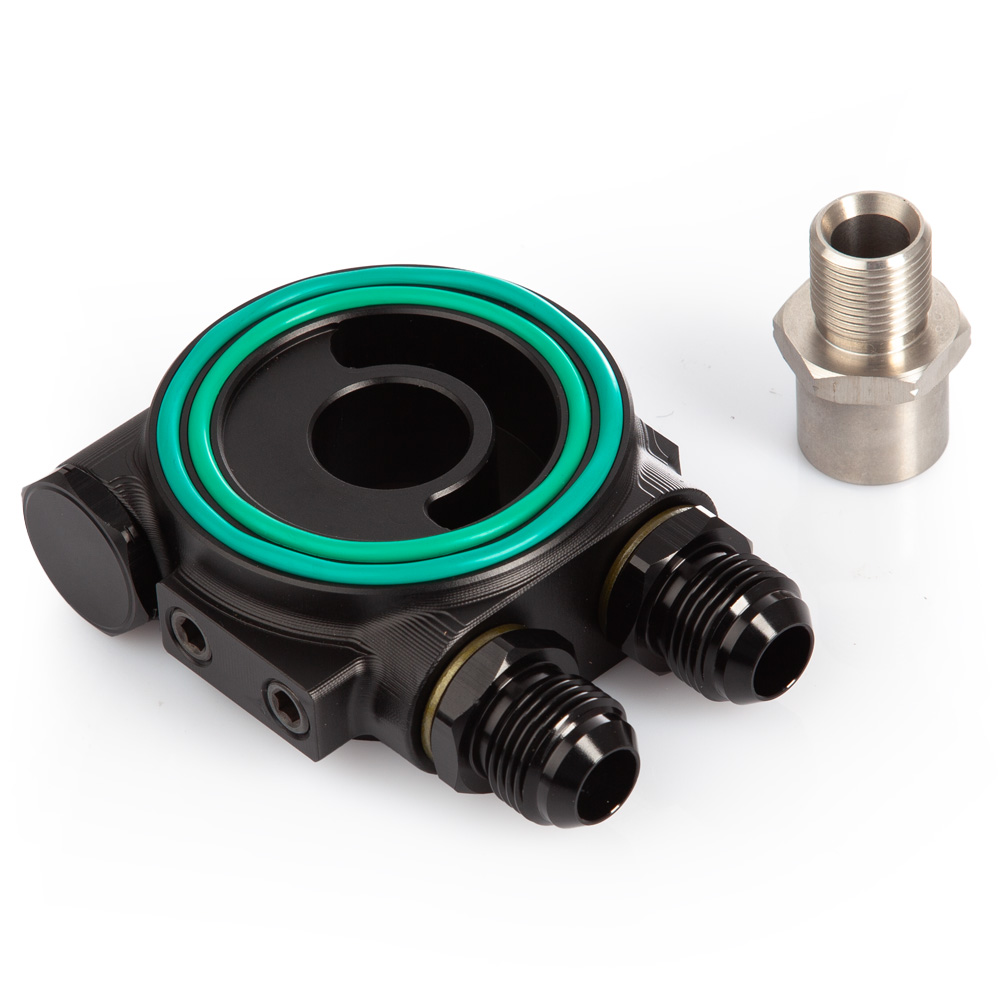

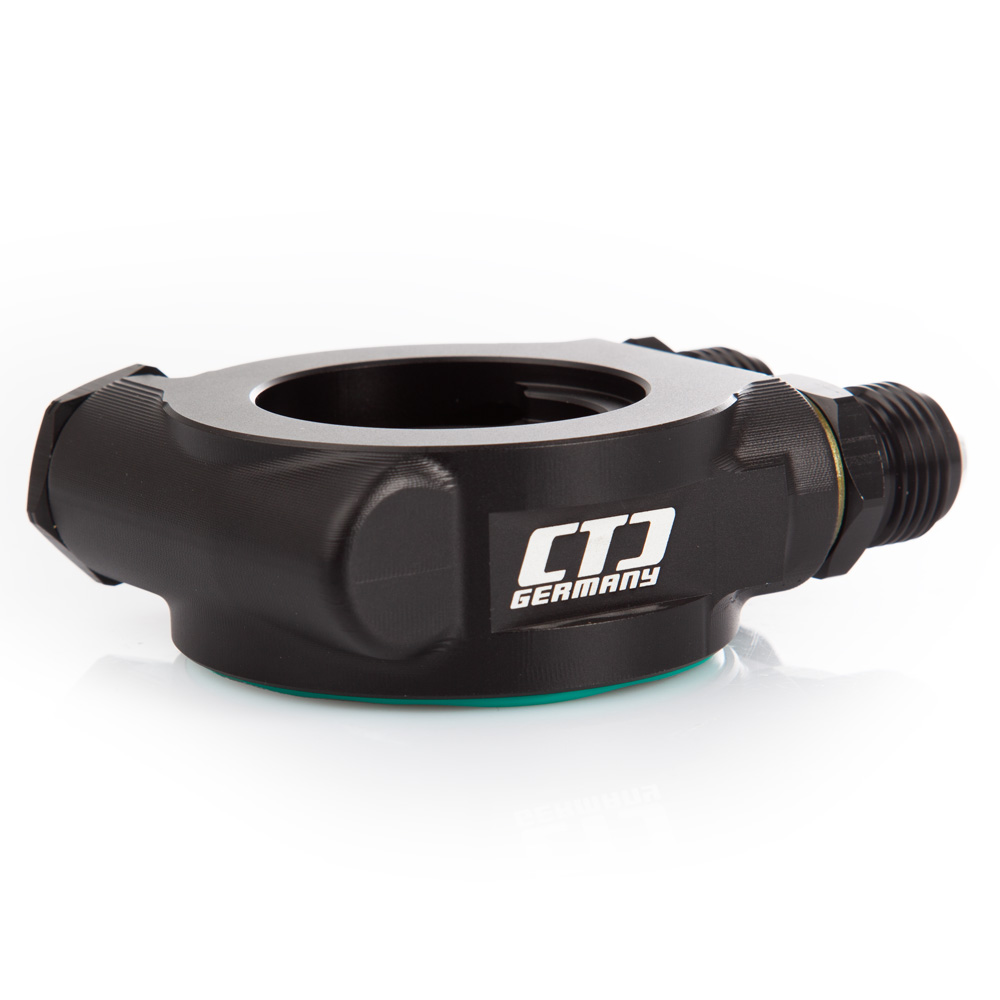

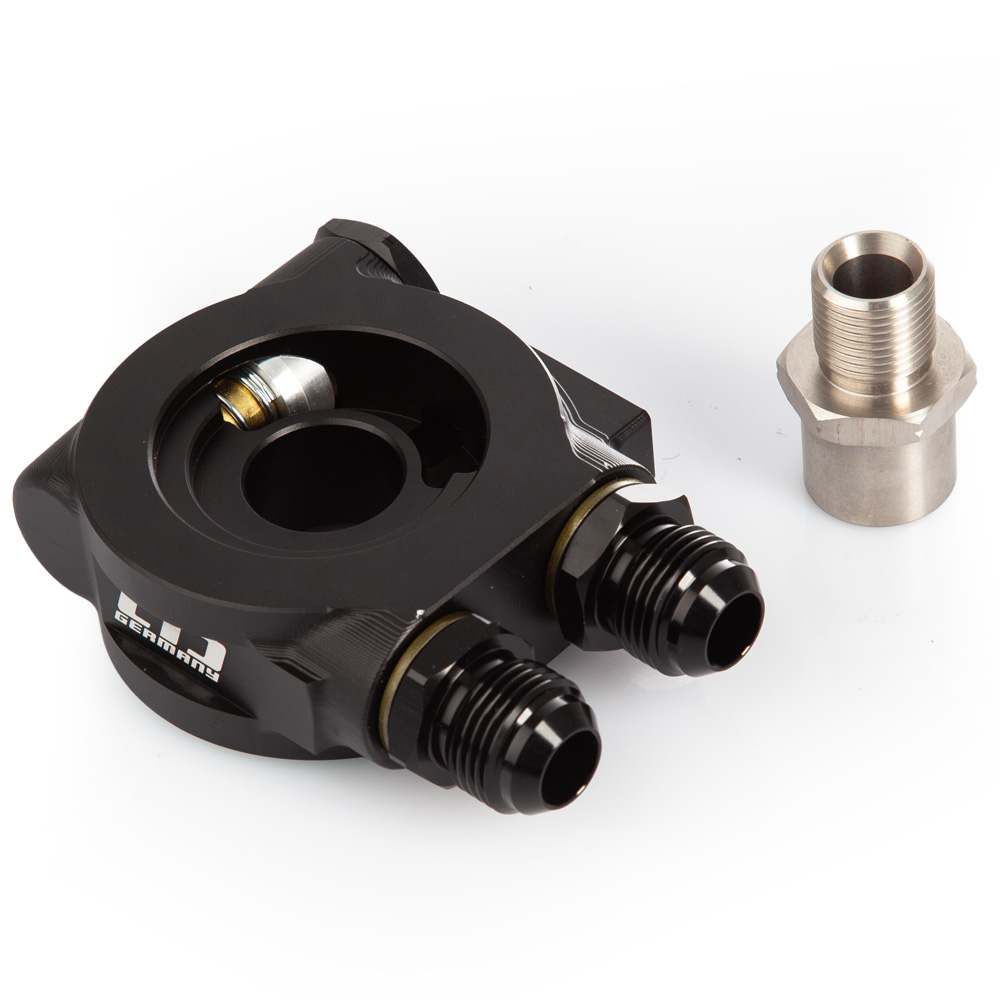

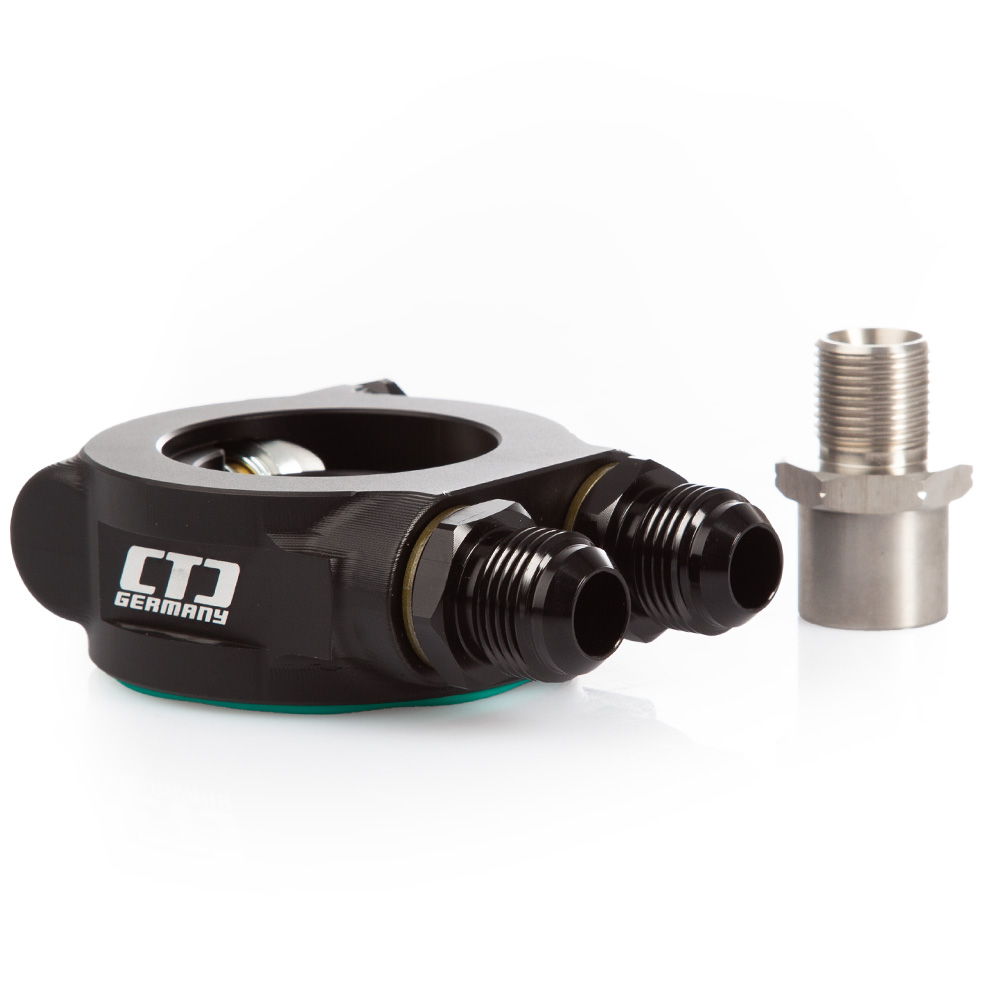

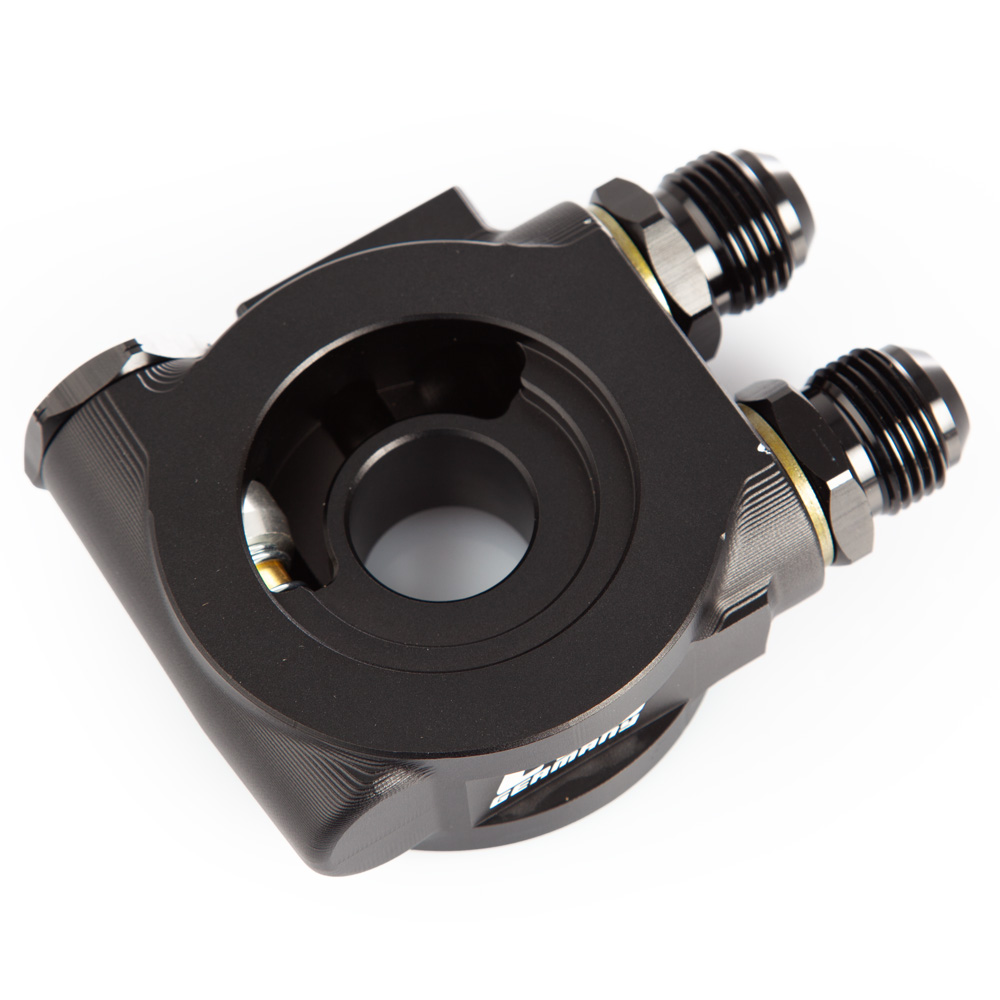

Die CTD Ölkühler-Sandwichplatte mit integriertem Thermostat ermöglicht den Anschluss eines externen Motorölkühlers direkt am Ölfilteranschluss. Sie wird zwischen Motor und Ölfilter montiert und besitzt zwei Dash-10 Anschlüsse für Vor- und Rücklauf des Ölkühlers.

Das integrierte Thermostat steuert den Ölstrom zum Ölkühler temperaturabhängig. Dadurch wird das Motoröl während der Warmlaufphase nicht unnötig stark gekühlt und der externe Ölkühler erst bei steigender Öltemperatur entsprechend in den Ölkreislauf eingebunden.

Dash-10 Anschlüsse für den Ölkühler

Für den Anschluss der Ölkühlerleitungen besitzt die Sandwichplatte zwei Dash-10 Anschlüsse. Damit eignet sie sich für leistungsfähige Ölkühlersysteme und kann sowohl für individuelle Eigenbau-Lösungen als auch beim Aufbau eines kompletten Ölkühler-Kits verwendet werden.

Zwei zusätzliche Anschlüsse für Öldruck und Öltemperatur

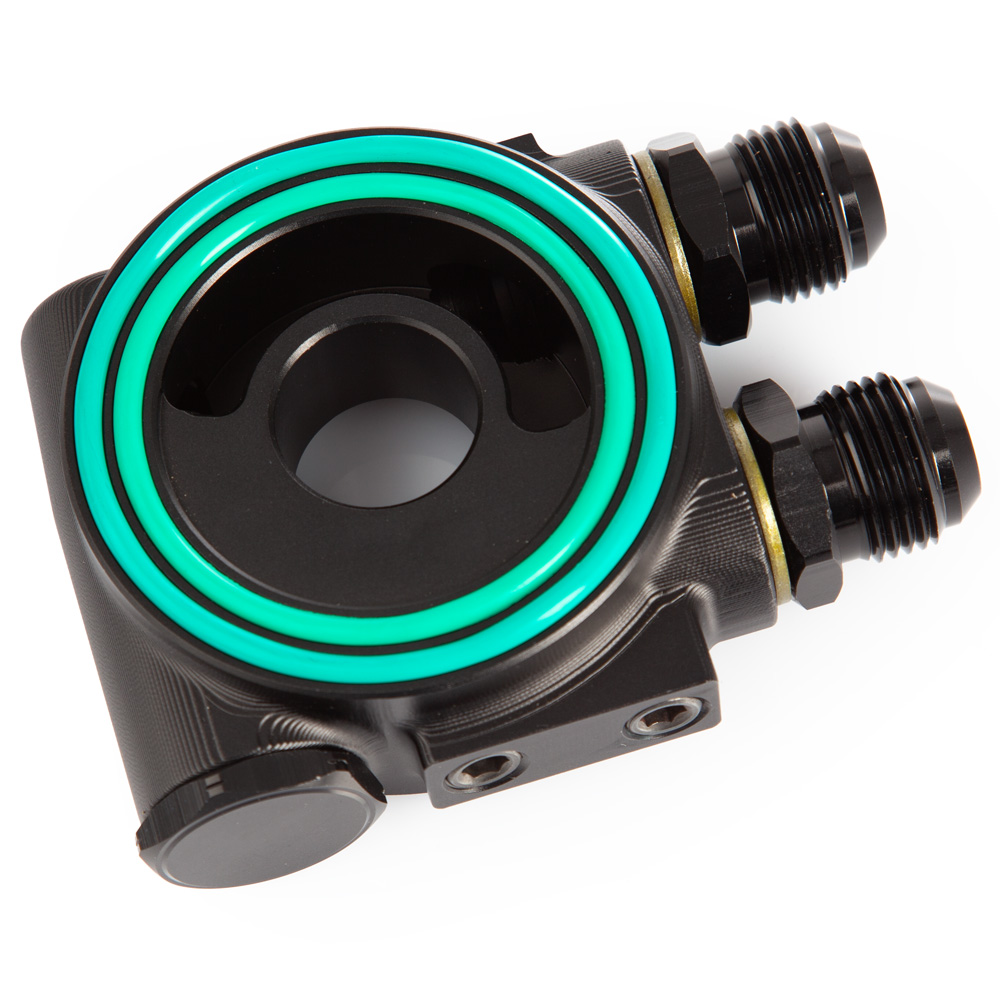

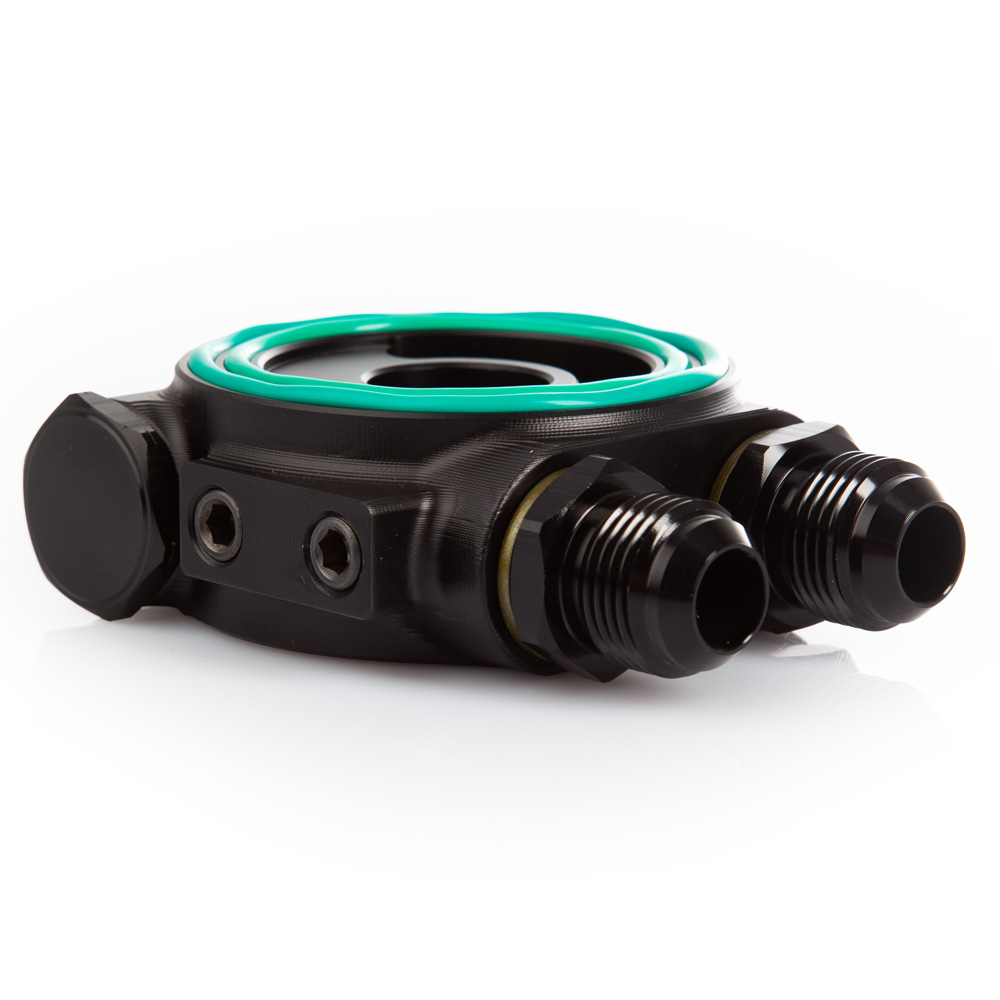

Zusätzlich verfügt die Sandwichplatte über zwei 1/8-NPT Sensoranschlüsse. Damit können beispielsweise Geber für Öltemperatur und Öldruck direkt an der Sandwichplatte montiert werden.

Das ist besonders praktisch, wenn neben dem Ölkühler zusätzliche Instrumente oder ein Datenlogging-System zur Überwachung des Motors verwendet werden sollen.

Warum eine thermostatische Sandwichplatte?

Ein externer Ölkühler soll das Motoröl bei hoher Belastung vor übermäßig hohen Temperaturen schützen. Eine permanente Durchströmung des Ölkühlers ist im normalen Straßenbetrieb und insbesondere während der Warmlaufphase jedoch nicht sinnvoll.

Das integrierte Thermostat reduziert deshalb den Ölstrom durch den externen Kühler bei niedriger Öltemperatur und gibt den Kühlkreislauf mit steigender Temperatur frei. Dadurch verbindet die Sandwichplatte eine zusätzliche Ölkühlung mit einem praxisgerechten Betrieb auf der Straße.

Ideal für leistungsstarke und sportlich bewegte Fahrzeuge

Eine zusätzliche Motorölkühlung ist besonders bei Fahrzeugen interessant, bei denen die Öltemperatur unter hoher Belastung deutlich ansteigt. Typische Anwendungen sind:

• leistungssteigerte Fahrzeuge
• Turbo- und Kompressorumbauten
• sportlich bewegte Straßenfahrzeuge
• Trackday- und Rennstreckenfahrzeuge
• individuell aufgebaute Ölkühlersysteme

Zwei Anschlussvarianten

Die CTD Ölkühler-Sandwichplatte ist mit unterschiedlichen Anschlüssen für den Ölfilter erhältlich:

• M20
• 3/4 UNF

Bitte vor der Bestellung prüfen, welches Gewinde am jeweiligen Fahrzeug bzw. Ölfilteranschluss benötigt wird.

Produktdetails

• CTD Ölkühler-Sandwichplatte
• integriertes Ölthermostat
• 2 × Dash-10 Anschluss für Ölkühlerleitungen
• 2 × 1/8-NPT Anschluss für Sensoren
• geeignet für Öltemperatur- und Öldrucksensoren
• Varianten mit M20 oder 3/4 UNF erhältlich
• Montage zwischen Motor und Ölfilter
• CNC-gefertigte Ausführung

Vor der Bestellung beachten

Die Sandwichplatte ist universell einsetzbar. Neben dem passenden Anschlussgewinde muss deshalb ausreichend Bauraum zwischen Motor, Ölfilter und angrenzenden Fahrzeugteilen vorhanden sein.

Bei der Zusammenstellung eines individuellen Ölkühlersystems müssen außerdem Ölkühler, Leitungen und Anschlüsse passend zur jeweiligen Anwendung ausgewählt werden.
